一個充電器的本質工作是將墻上插座的高壓交流電（AC）轉換為設備所需的低壓直流電（DC）。氮化鎵（GaN）技術的革命性之處在于，它從根本上改變了實現這一轉換過程的方式，使其可以更高效率、更高頻率地運行，從而實現了充電器的小型化。
一、氮化鎵充電器的核心器件（元件）分解
輸入端：EMI濾波與整流電路
這部分負責處理從插座進來的220V交流電，是所有充電器的標準配置。
保險絲（Fuse）：安全第一道防線，當電流異常過大時熔斷，保護后續電路。
NTC熱敏電阻：抑制充電器剛插入插座時的“浪涌電流”，防止沖擊損壞元件。
EMI濾波器：由 X電容、Y電容和共模電感 組成。它的作用是雙向的：一方面濾除電網中的雜波，防止干擾充電器工作；另一方面，防止充電器內部高頻開關產生的電磁干擾（EMI）污染電網。
整流橋（Rectifier Bridge）：將220V的交流電轉換為脈動的直流電。此時電壓仍然很高。
一次側（高壓側）：高頻轉換的核心
這是GaN技術發揮關鍵作用的區域，也是GaN充電器與傳統充電器最大的不同之處。
高壓濾波電容：將整流后的脈動直流電進行濾波，變成平滑的高壓直流電（約310V）。
PWM控制器（PWM Controller）：充電器的“初級大腦”。它產生高頻脈沖信號，精確控制開關管的開關頻率和占空比，從而決定最終輸出的功率。

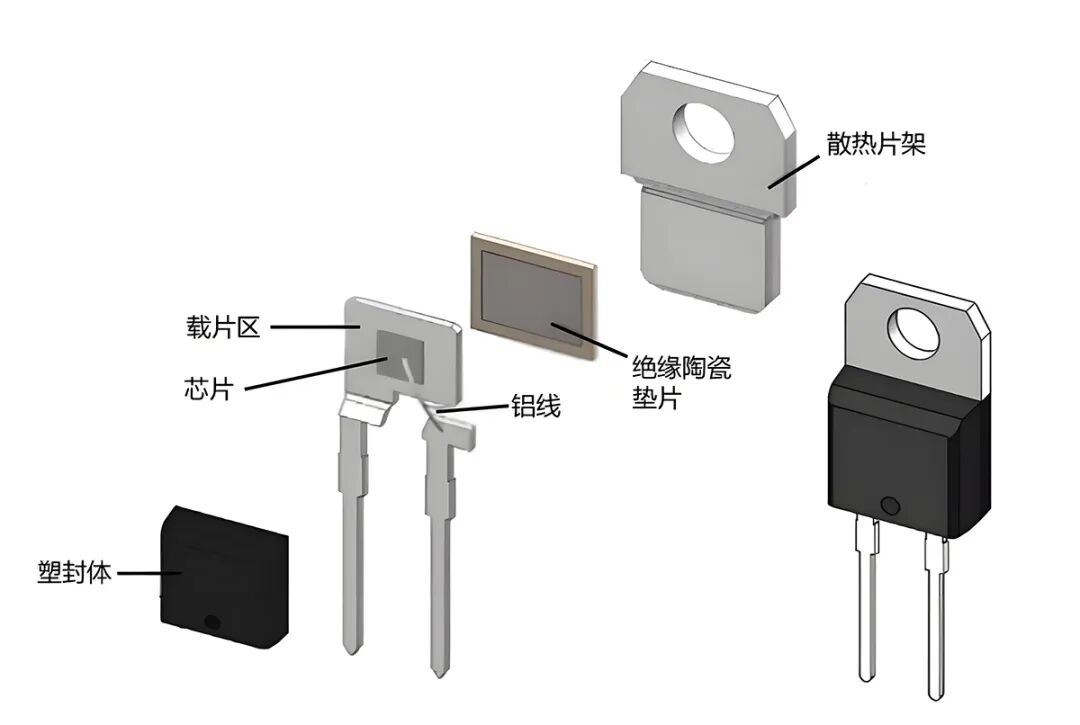

氮化鎵功率芯片（GaN Power IC / GaN FET）- 明星器件
作用：它是一個超高速的開關。PWM控制器讓它“開”，電流就流過；讓它“關”，電流就中斷。它以極高的頻率（通常在幾百kHz到1MHz以上）對高壓直流電進行“斬波”，變成高頻的方波交流電。
為何是GaN？
開關速度極快：GaN的開關損耗遠低于傳統硅（Si）MOSFET，使其能在更高頻率下工作而不過熱。傳統硅充電器開關頻率通常在50-100kHz。
導通電阻極低 (Rds(on))：電流流過它時的能量損耗更小，這意味著更高的轉換效率和更低的發熱。
集成化趨勢：現在很多先進的設計會將PWM控制器和GaN開關管集成在單一芯片內，稱為“GaN Power IC”，這能進一步縮小體積，減少電路延遲，提升性能。
高頻變壓器（Transformer）
作用：將一次側的高壓高頻方波交流電，通過電磁感應耦合到二次側，并將其降壓為低壓的高頻交流電。同時，它也起到了高壓與低壓之間的安全隔離作用。
為何能變小？ 變壓器傳遞的能量與“頻率”和“磁芯體積”有關。由于GaN讓開關頻率提升了數倍甚至十倍，傳遞相同功率所需的磁芯體積就可以大幅縮小。這是GaN充電器體積縮小的最主要原因之一。
二次側（低壓側）：同步整流與輸出濾波
這部分負責將變壓器過來的低壓高頻交流電，整理成設備需要的純凈直流電。
同步整流MOSFET（Synchronous Rectifier MOSFET）：傳統充電器使用肖特基二極管進行整流，但二極管有固定的壓降，效率較低。現代快充普遍采用同步整流技術，即用兩個低內阻的MOSFET代替二極管。它們與一次側的GaN開關同步工作，損耗極低，大大提升了效率（通常可達90%以上）。
輸出濾波電容（通常是固態電容）：將整流后的脈動直流電徹底“撫平”，變成純凈的直流電。同樣因為工作頻率很高，所需電容的容量也可以減小，有助于小型化。
VBUS開關管：負責控制USB-C口的電源通斷，起到保護作用。
協議芯片（Protocol IC）
這是充電器的“智能大腦”，負責與你的手機、筆記本等設備“溝通”。
作用：當設備插入時，協議芯片會通過USB-C的CC線與設備進行“握手”和“對話”，識別設備支持哪種快充協議（如USB PD、QC等），然后協商確定最合適的充電電壓和電流（例如9V/3A, 12V/3A, 20V/5A）。
工作流程：協商完成后，協議芯片會通過一個光耦（Optocoupler）器件向一次側的PWM控制器發送指令，讓其調整開關頻率和占空比，從而精確輸出設備所需的電壓和功率。光耦的作用是實現低壓側到高壓側的信號反饋，同時保持電氣隔離。
二、氮化鎵充電器的核心設計原理
高頻化帶來的連鎖反應
核心優勢：GaN開關 → 極高開關頻率
直接結果：
變壓器小型化：頻率越高，每秒鐘能量傳輸次數越多，單次傳輸能量就可以減少，因此變壓器磁芯可以做得非常小。
無源元件（電容、電感）小型化：濾波電路中，頻率越高，對紋波的抑制就越容易，所需的電容和電感值就可以更小。
最終效果：整個充電器的功率密度（單位體積內的功率）大幅提升，實現了“小體積、大功率”。
高效率帶來的好處
核心優勢：GaN開關 → 極低損耗（開關損耗+導通損耗）
直接結果：
發熱量顯著降低：能量損耗大部分以熱量的形式散發。效率從88%提升到92%，看起來只多了4個百分點，但發熱量卻可能降低了30%以上。
散熱設計簡化：由于發熱減少，不再需要大面積的金屬散熱片，甚至可以取消散熱片，這為內部空間的緊湊布局創造了條件。
最終效果：即使在狹小的空間內集成大功率元件，也能保持在安全的溫度范圍內工作。
先進的電路拓?fù)洌═opology）
為了最大化GaN的性能，設計師們采用了更先進、更高效的電路架構：
傳統設計 - 反激式（Flyback）：結構簡單，成本低，但效率有瓶頸。
GaN時代的設計 - 主動鉗位反激（ACF, Active Clamp Flyback）：這是一種更高效的拓?fù)洹Ｋ黾恿艘粋€額外的主動開關，用于回收傳統反激拓?fù)渲袝速M掉的“漏感”能量。GaN的超快速度和零反向恢復特性使得ACF拓?fù)湓谙M級充電器中變得實用，能將效率推向新的高度。
更高功率的設計 - PFC + LLC：對于100W以上的充電器，通常會采用更復雜的兩級架構。第一級是PFC（功率因數校正）電路，第二級是LLC諧振電路。GaN在這兩個環節都能發揮作用，實現極致的效率和功率密度。
總結
一個氮化鎵充電器的設計邏輯可以概括為：
使用氮化鎵（GaN）功率器件作為核心開關，通過極大地提升開關頻率，使得變壓器、電容等儲能元件的體積可以按比例縮小；同時，利用GaN的低損耗特性，大幅提升能量轉換效率，減少發熱，從而省去龐大的散熱結構。
最終，這兩大優勢（高頻化和高效率）的結合，輔以先進的電路拓?fù)浜透叨燃傻男酒餐炀土宋覀兘裉炜吹降捏w積小巧、功率強大、充電迅速的氮化鎵充電器。
