KT65C1R200D是一款采用DFN8x8封裝的650V（200mΩ）氮化鎵（GaN）。它是一款常關器件，將KeepTops最新的高壓GaN HEMT與低壓硅MOSFET相結合，提供卓越的可靠性和性能。應用于快速充電器、通訊電源、數據中心、燈光等領域。

注：其他封裝方式（220，252）后續陸續推出

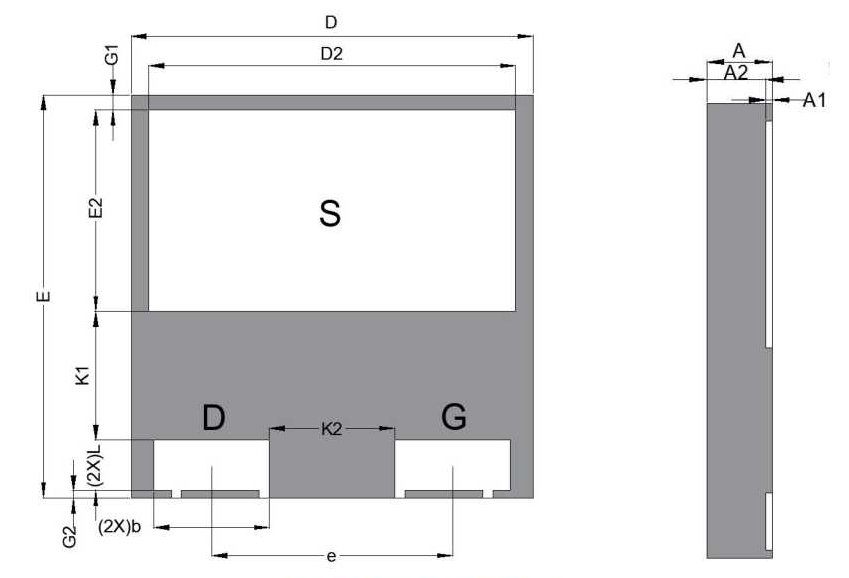

產品封裝如圖所示：

產品特點：

1、符合JEDEC標準的GaN技術

2、動態RDS（on）off生產測試

3、寬門安全裕度

4、具有反向?qū)芰?/span>

5、低柵極電荷

6、符合RoHS標準且無鹵素包裝

7、提高硬開關和軟開關電路的效率（增加功率密度、減小系統尺寸和重量、整體系統成本較低）

8、使用的蹦極驅動器即可輕松驅動

產品優勢：

工藝簡單、可靠性高，良率高，有著極高的開關頻率，極低的柵極電荷、輸出電荷，保證了高頻開關需求的同時，有效降低了系統能耗以及開關能耗。該產品Vgs耐壓±20V，動態電阻小<1.1，驅動兼容傳統Si MOS。

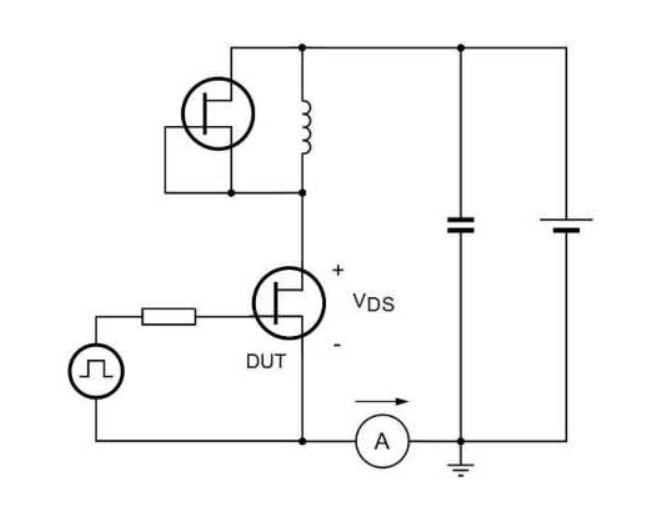

開關時間測試電路如圖所示

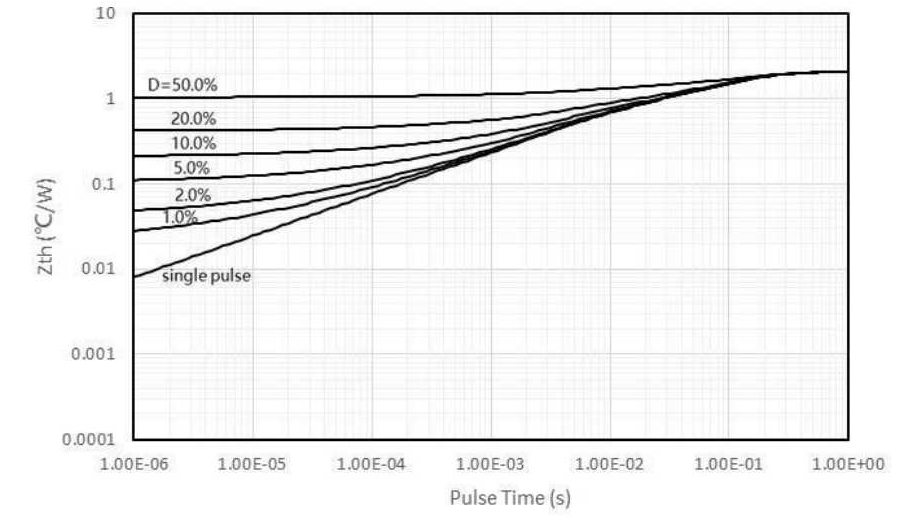

瞬態熱阻如圖所示

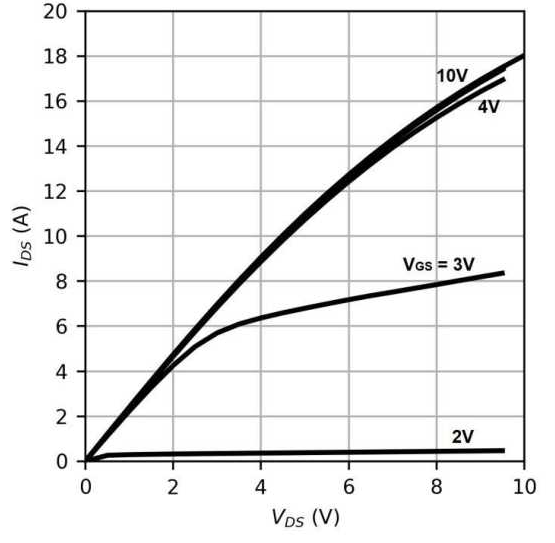

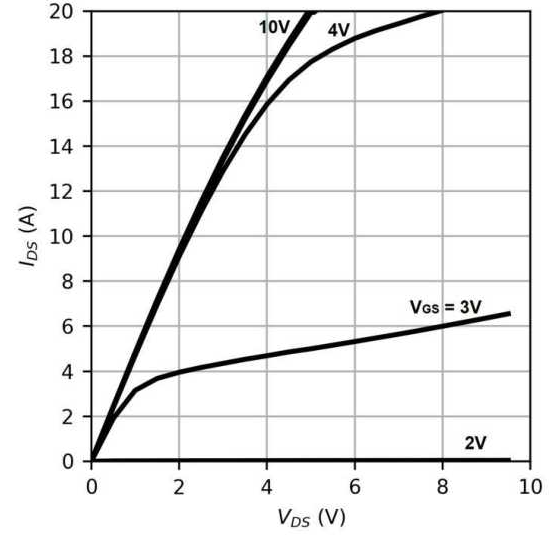

電氣典型輸出特性（TC=25℃）如圖所示

應用場景：

1、新型電子器件

GaN材料具有低的熱產生率和高的擊穿電場，是研制高溫大功率電子器件和高頻微波器件的重要材料。

2、 光電器件

GaN材料是一種理想的短波長發光器件材料，GaN及其合金的帶隙覆蓋了從紅色到紫外的光譜范圍
